Zakres działania

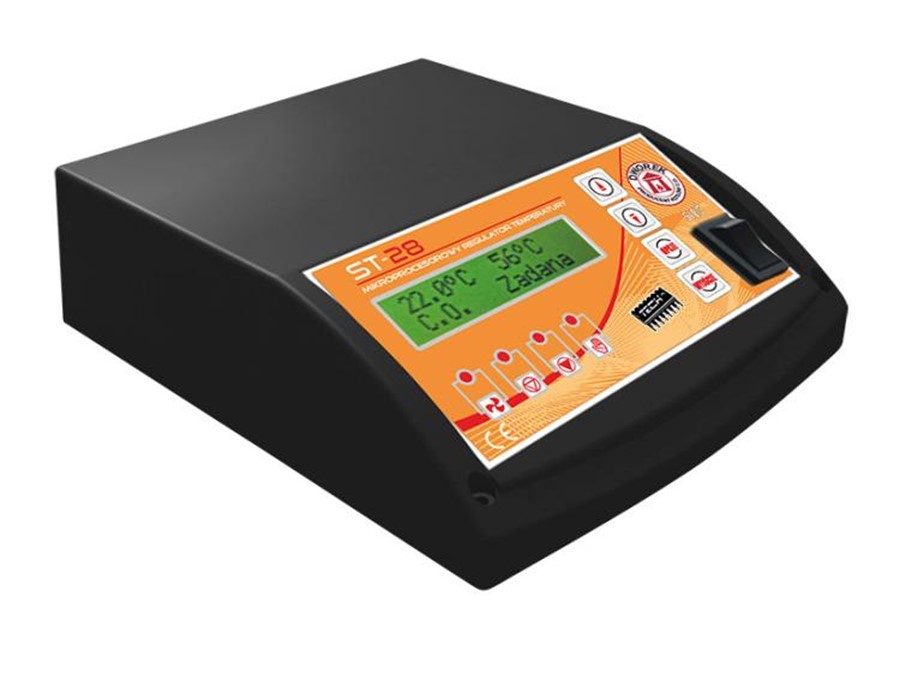

Regulator temperatury ST–28 przeznaczony jest do zasypowych kotłów CO. Steruje pompą obiegu wody, pompą ciepłej wody użytkowej CWU oraz wentylatorem. Do wyboru cztery tryby pracy pomp: ogrzewanie domu, priorytet bojlera, pompy równoległe, tryb letni. Obudowa sterownika dostosowana jest do montażu na kotle.
Funkcje realizowane przez sterownik:
- sterowanie wentylatorem, pompą CO i CWU
- możliwość podłączenia regulatora pokojowego
Wyposażenie sterownika:
- wyświetlacz LED
- czujnik temperatury CO
- zabezpieczenie temperaturowe (termik)
- obudowa wykonana z wysokiej jakości materiałów odpornych na wysokie oraz niskie temperatury
| Wyszczegolnienie | Jednostka | |
|---|---|---|
| Zasilanie | V | 230V/50Hz +/-10% |
| Maksymalny pobór mocy sterownika | W | 5 |
| Temperatura otoczenia | °C | 5÷50 |
| Maksymalne obciążenie wyjścia pompy CO | A | 0,5 |
| Obciążenie wyjścia wentylatora | A | 0,6 |
| Max. obciążenie wyjścia pompy CWU | A | 0,5 |
| Dokładność pomiaru | °C | 1 |
| Zakres nastawu temperatur | °C | 45÷80 |
| Wytrzymałość temperatur czujnika | °C | -25÷90 |
| Wkładka bezpiecznikowa | A | 2x3,15 |
| Zakres pomiaru temperatury | °C | 0÷85 |

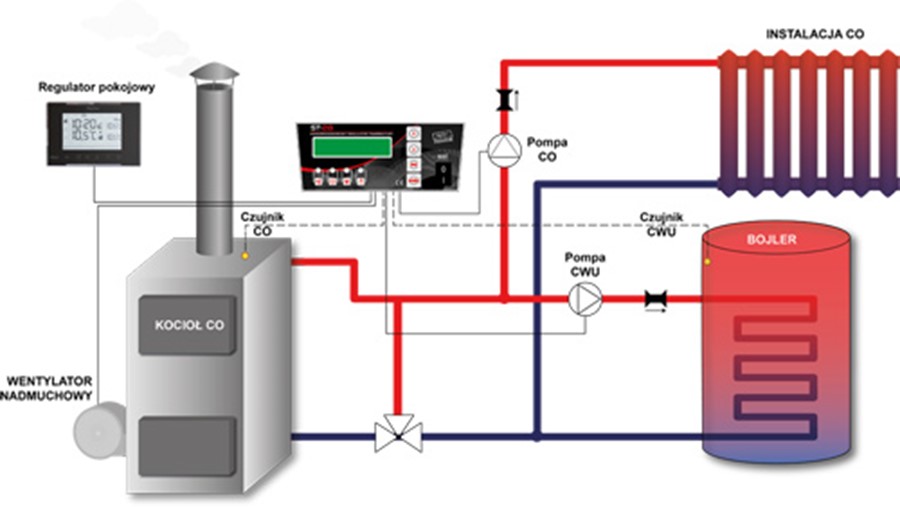

Schemat poglądowy, schemat nie zastępuje projektu instalacji CO.
Na przedstawionym schemacie instalacji grzewczej nie zamieszczono elementów odcinających i zabezpieczających dla wykonania jej fachowego montażu.
